Μη εκρηκτικό Downhole Cutter
Το Non-Explosive Downhole Cutter είναι ένα εξειδικευμένο εργαλείο σχεδιασμένο για τη βιομηχανία πετρελαίου και φυσικού αερίου, ειδικά για την κοπή σωλήνων, περιβλημάτων και άλλων σωληνοειδών οπών χωρίς τη χρήση εκρηκτικών.
Αυτό το εργαλείο παρέχει μια ασφαλέστερη, πιο αποτελεσματική και φιλική προς το περιβάλλον εναλλακτική λύση σε σχέση με τις παραδοσιακές μεθόδους κοπής με εκρηκτικά.
Περιγραφή

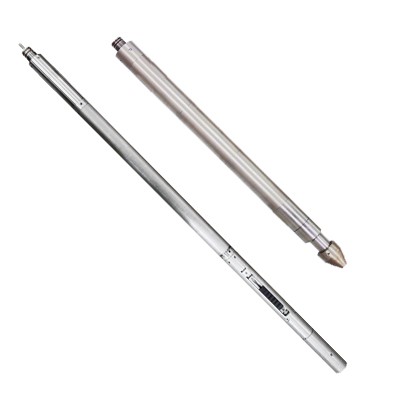

Μη εκρηκτικό Downhole Cutter
Το μη εκρηκτικό Downhole Cutter αποτελείται από μια συσκευή αγκύρωσης και έναν καυστήρα.
Η συσκευή αγκύρωσης αγκυρώνει το εργαλείο κοπής στο εσωτερικό τοίχωμα του προς κοπή σωλήνα, εμποδίζοντας την κίνηση του εργαλείου κατά τη διαδικασία κοπής. ο καυστήρας παράγει ένα υγρό λιωμένου μετάλλου υψηλής θερμοκρασίας και υψηλής πίεσης που τρίβει και αφαιρεί τον σωλήνα, επιτυγχάνοντας έτσι τον σκοπό της κοπής.
Λαμβάνεται υπόψη η επιλογή ασφαλείας, όταν το όργανο δεν μπορεί να αποδεσμευτεί κατά τη διάρκεια της εργασίας, μέσω της εισόδου ρεύματος 230 mA ή να σηκώσει το σύρμα δύναμη μεγαλύτερη από 1,6 Τ για να κόψει τους πείρους διάτμησης και να απελευθερώσει τη χορδή του εργαλείου.
Αρχές Εργασίας
Αρχές Εργασίας
1) Χαμηλώστε το εργαλείο κοπής στη θέση-στόχο μέσω καλωδίου
2) Λειτουργήστε το σύστημα ελέγχου εδάφους για να το αγκυρώσετε πρώτα
3) Ανάψτε τον καυστήρα για να κόψετε τη στήλη του σωλήνα
4) Λειτουργήστε το σύστημα ελέγχου εδάφους για να απελευθερώσετε τη χορδή από την αγκύρωση
5) Τραβήξτε έξω το εργαλείο και κάντε συντήρηση της επιφάνειας
Χαρακτηριστικά
1. Ασφάλεια
1) Εξαλείφει τους κινδύνους που σχετίζονται με το χειρισμό, τη μεταφορά και τη χρήση εκρηκτικών.
2) Ελαχιστοποιεί την πιθανότητα τυχαίων εκρηκτικών και συναφών κινδύνων.
2. Αποτελεσματικότητα
1)Παρέχει ακριβείς, καθαρές τομές με ελάχιστη ζημιά στους γύρω σωληνωτούς.
2) Ικανότητα λειτουργίας σε διάφορες συνθήκες φρεατίων, συμπεριλαμβανομένων περιβαλλόντων υψηλής πίεσης, υψηλής θερμοκρασίας.
3. Ευελιξία
1)Κατάλληλο για κοπή μεγάλης ποικιλίας σωληνοειδών υλικών και μεγεθών.
2) Μπορεί να αναπτυχθεί τόσο σε κάθετα όσο και σε αποκλίνοντα φρεάτια.
4. Λειτουργική απλότητα
1) Εύκολη ανάπτυξη και λειτουργία με τυπικά συστήματα μεταφοράς με συρματόσχοινο ή τυλιγμένο σωλήνα.
2) Απαιτεί ελάχιστο εξοπλισμό επιφάνειας και προσωπικό, μειώνοντας το συνολικό λειτουργικό κόστος
Σύστημα Ελέγχου Επιφανειών
Σύστημα Ελέγχου Επιφανειών
Σύστημα ελέγχου επιφάνειας εσωτερική ενοποίηση Τροφοδοτικό AC - DC, μητρική πλακέτα ARM, διακόπτης εξόδου κ.λπ., είσοδος 220V, έξοδος 0 ~ 500V, εύρος ρεύματος είναι 0 ~ 2A. μέσω της ρύθμισης του γραναζιού του πίνακα, μπορείτε να ολοκληρώσετε την έξοδο τάσης και ρεύματος της λειτουργίας αγκύρωσης, ανάφλεξης, απαγόρευσης.
|
Επιφανειακός Πίνακας Ελέγχου |
|
|
Είδη |
Παράμετροι |
|
Τάση AC εισόδου |
220V ± 10% |
|
Συχνότητα εισόδου |
48 έως 55 HZ |
|
Εισαγωγή Μέγ. Εξουσία |
1200w |
|
Εύρος τάσης εξόδου DC |
0 έως 500v |
|
Εύρος ρεύματος εξόδου DC |
0 έως 2000mv |
|
Αναλογία προσαρμογής φορτίου |
200mV ± 0,1% |
|
Ανάλυση μετρημένης τάσης |
1V |
|
Μέτρηση της ανάλυσης ρεύματος |
1 mA |
Τεχνική Παράμετρος
|
Είδη |
Παράμετροι |
|
OD (χιλ.) |
19,43,50 |
|
Δύναμη αγκύρωσης (t) |
10 |
|
Εύρος ταυτότητας σωλήνα κοπής (mm) |
32-78 |
|
Χρόνος κοπής (min) |
Μικρότερο ή ίσο με 10 |
|
Εκτίμηση θερμοκρασίας (βαθμός) |
175 |
|
Αξιολόγηση πίεσης (Mpa) |
105 |
|
Μέγ. Είσοδος ισχύος (w) |
1200 |
|
Εύρος τάσης εξόδου DC (V) |
0-500 |
|
Εύρος ρεύματος εξόδου DC (mA) |
0-2000 |
Εφαρμογές
Εφαρμογή 1
Τρέχουσα διακοπή προστασίας από υπερφόρτωση, κάρτα αντλίας κάτω οπής, προ-κομμένος σωλήνας 2-3/8", βάθος κοπής 825,55 m.
Το Φ43 Wireline Non-explosive Downhole Cutter χρησιμοποιήθηκε για την κατασκευή και το βάρος της ανάρτησης ανυψώθηκε κατά 8 τόνους και η κοπή ολοκληρώθηκε με επιτυχία στα 804,56 μέτρα και ο συνολικός χρόνος κοπής ήταν περίπου 6 λεπτά. Η τομή είναι καθαρή, χωρίς φλάντζα, όχι διάμετρος διαστολής.
Εφαρμογή 2
Όταν ο συσκευαστής αποσφραγίστηκε, η σειρά του σωλήνα αποσυνδέθηκε από τα 1939,19 μέτρα και ο κάτω σωλήνας γεώτρησης απέτυχε να σωθεί και να αποσφραγιστεί και ο σωλήνας 2-7/8" κόπηκε μέσω του 2-7/8" σωλήνα διάτρησης και το βάθος προκοπής ήταν 3073.00μ.
Το Φ43 Wireline Non-explosive Downhole Cutter χρησιμοποιήθηκε για την κατασκευή και το βάρος της ανάρτησης ανυψώθηκε στους 40 τόνους και η κοπή ολοκληρώθηκε επιτυχώς στα 2788,32 μέτρα και ο συνολικός χρόνος κοπής ήταν περίπου 9 λεπτά.
Εφαρμογή 3
Το εργαλείο φρεατίου κατέβηκε στα 4542,76 μέτρα για να συναντήσει την κάρτα, τον προ-κομμένο σωλήνα 2-7/8", το βάθος κοπής ήταν 4536.00m και η θερμοκρασία του φρεατίου ήταν 151 μοίρες .
Το φρεάτιο κατασκευάστηκε με Φ43 Wireline Non-Enplosive Downhole Cutter, σηκώνοντας το βάρος ανάρτησης 54 t και ολοκληρώνοντας με επιτυχία την κοπή στα 4536.{4}}m, με συνολικό χρόνο κοπής περίπου 10 λεπτά.
